12v直流电逆变220v交流电电路图

220V交流电变为12V直流电的过程，称为降压整流；12V直流电变为220V交流电过程，称为逆变升压。

如果要将12V直流电变为220V交流电，那么就需要用到逆变器，逆变器将直流电变为振荡的交流电压，然后通过变压器把电压升高到220V。

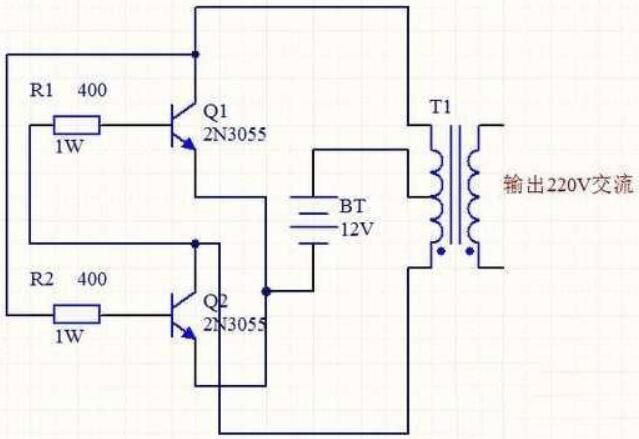

逆变器的设计：一个简单的逆变器，只要用三极管组成振荡电路，再用变压器升压即可。注意，一定要用大功率的三极管。

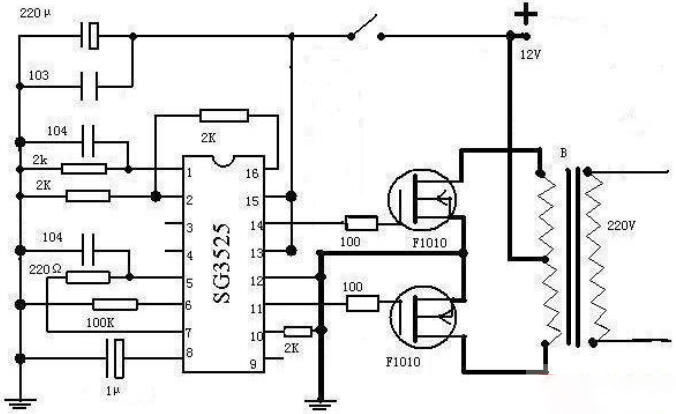

或用专用PWM芯片来做振荡电路，再推动大功率的MOS管，然后用变压器把电压升高。

用SG3525可靠性更高，频率可调节，并且有过流保护功能。

也可以网上直接购买一个现成的逆变器来使用，或自己钻研下自制一个也是可以的。
