N7060是日本松下公司生产的音频前置激励集成电路，应用于高保真立体声音响上。

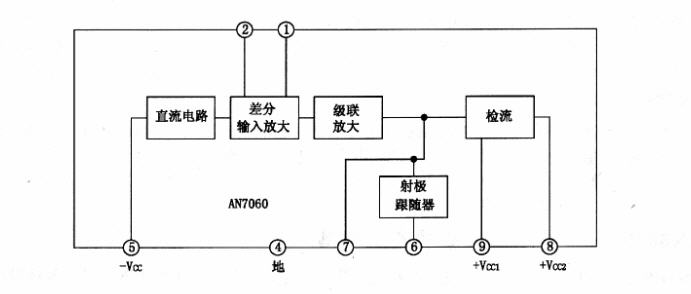

AN7060内电路方框图及引脚功能

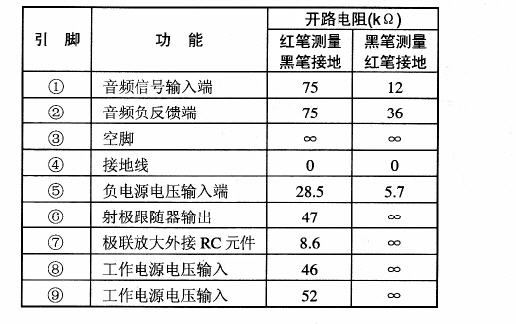

AN7060集成块为激励60 W功率放大器用的高耐压前置音频集成电路，该电路具有输出噪声低，失真小等特点。该IC采用单列9脚封装，其集成块的内电路方框图如图所示，其集成电路的引脚功能及数据见表所列。

2. AN7060主要电参数

(1)极限使用参数。在Ta=25℃时，电源电压Vcc=80 V;电源电流1CC=100 mA;允许功耗PD=500 mW.

(2)主要电参数。在+Vcc=+60V. -Vcc= -60V. f=20kHz. Ta=25摄氏度时，有以下主要电参数。

．电源电流+1cc当+Vcc=60V时，最大值为5.2mA,最小值为0.9mA,典型值为3.2 mAa

．电源电流一1cc当一Vcc=-60V时，最大值为3mA,最小值为1mA,典型值为2.3mA.

．偏置电压当一Vcc=-60V,⑥脚输出时，最大值为56V，最小值为45V，典型值为50V.当

-Vcc-6V.⑨脚与+Vcc二间接390Ω电阻时，最大值为-5V最小值为-14V.典型值为-9.5V.

．输出电压Vo当Vi=5.54 V .闭路时，最大值为20.6V .最小值为16.4V,典型值为18.4V.

．输出噪声Vno当f=20Hz约等于20kHz时，最大值为15mV.典型值为4mV.

3. AN7060典型应用电路

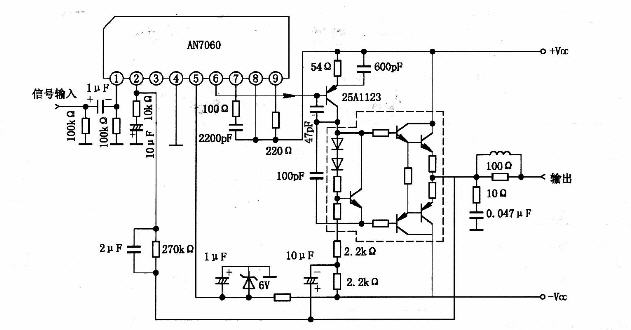

AN7060集成块的典型应用电路如图所示。

4.故障检修提示

音频信号从AN706n脚输入，经放大后从⑥脚输出去功放电路。检修时，如从⑥脚碰触有干扰声，而从①脚碰触无干扰声，则故障出在AN7060组成的电路。应先检查AN7060的供电，怀疑其本身不良可通过测其开路电阻来确认。
