LM3886，在5Hz～100kHz范围内线性良好，互调失真低达0.004%，谐波失真和噪声仅0.03%，且有过压、欠压、过流、超温等完善保护功能及开机防冲击静音功能。十分适合 既追求音质优美，又追求音量强劲的发烧发装制大功率高保真音响、有源音箱或打摩改造旧型音期功放。本文介绍LM3886在家庭影院系统中的几种实际应用。

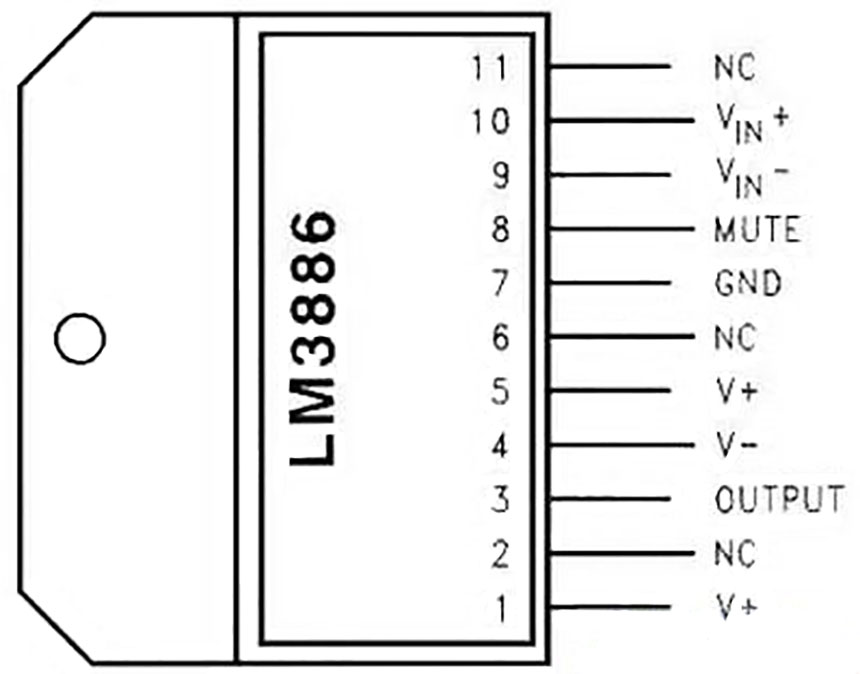

1.LM3886引脚功能

1脚是正电源V+端;  2脚是空脚(NC);   3脚是信号放大后的输出端;  4脚是负电源V-端;  5脚是空脚NC(内部独立，但在150W的LM3886中，该脚应接至V+);

6脚是空脚NC;      7脚是地(GND)端;  8脚是静噪(MUTE)端，若不需要使用该端时，应接至V-端; 9脚是信号的反相输入端;  10脚是信号的同相输入端;  11脚是空脚NC。

2.优质双声道功放

LM3886在额定电压下输出连续功率近70W，峰值功率达150W。双声道功放采用简洁典型线路，可取代多种中低档发烧功放，适合用作家庭影院左右主声道功放。全电路装在 同一印制板上，两只LM3886各配一只长140厚50高75(mm)专用铝型材散热器，固定在印制板两侧以利散热。电源变压器可选用双24～28V、3～5A环牛。

3.强力BTL功放

由运放皇NE5532和两只LM3886同相、反相放大器组成纯BTL桥式放大器，可轻松输出200W以上不失真功率。可用于歌舞厅、卡拉OK厅、剧场扩音等场合。此电路在小音量放 音时音质仍能保持自然流畅。BTL功放电路见图2。每声道一个电路板，有独立的整流滤波及推动电路，两只散热器尺寸为长140厚50高100(mm)。

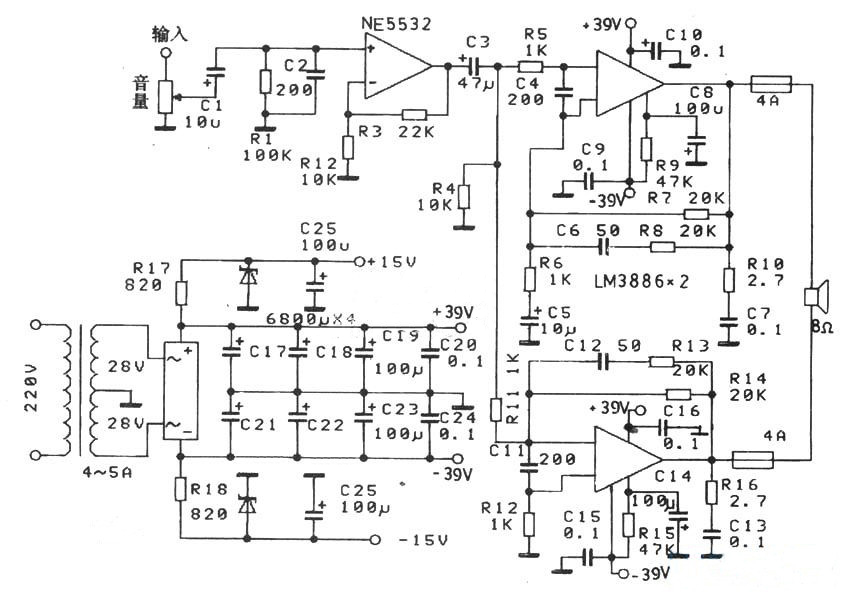

图2 BTL功放电路

4.超重低音有源音箱

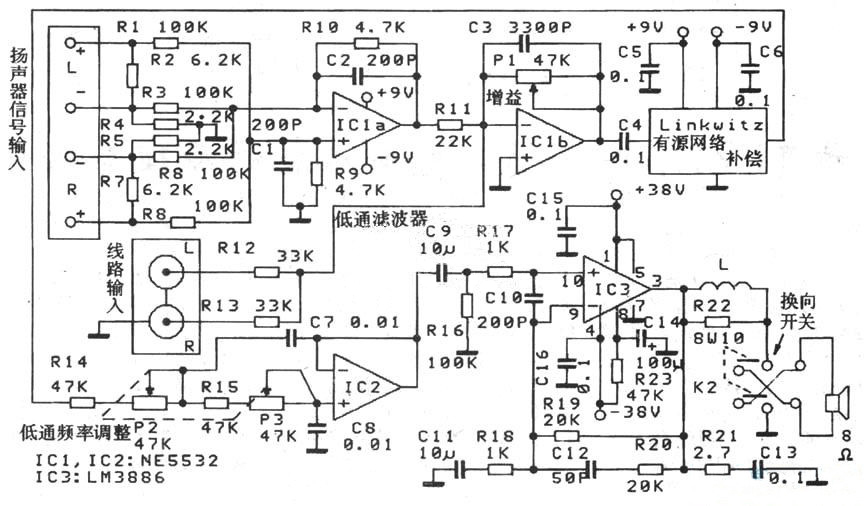

图3是一款家用超重低音有源音箱电路。

图3 超重低音有源音箱电路

图中Linkwitz有源补偿器通过精确控制补偿峰的中心频率f1及其Q值，可使自然转折频率50Hz左右的封闭箱(见图4)频响曲线(见图5)平坦地向下延伸，低端-3dB点达到25Hz 。

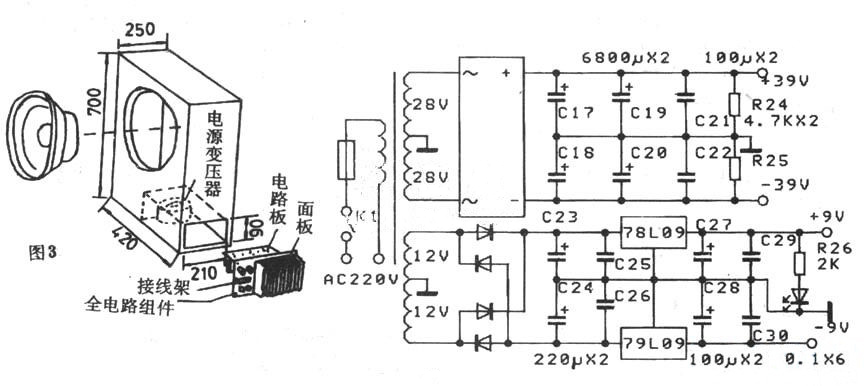

图4 50Hz左右的封闭箱

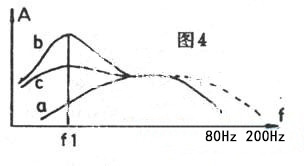

图5 频响曲线

图5中曲线a为自然频响，b为补偿曲线，c为系统频响。低通滤波器的转折频率为80Hz～200Hz连续可调，使有源超重低音音箱能与读者的不同频率下限的双声道音箱相配。 扬声器选用银笛YD310—43，盆直径310mm，磁体直径158mm，共振频率25Hz，Q=0.35，连续功率50W，灵敏度高达95dB。与灵敏度为88dB的惠威S8单元相比，两者灵敏度相差7dB 。如果同是闭箱，银笛YD310-43输入50W时的输出声压相当于惠威S8单元输入≥200W时的输出!也可用南鲸YD310-8XA代银笛。箱体不采用瞬态性能差、灵敏度低的倒相箱，而用 最简单的封闭箱。箱体应结实、不漏气，内部填充玻纤棉或保暖用腈纶棉吸声，箱体下部小腔用来安装电路部分。

为安装简洁起见，全部电路均装在印制板上，印制板、散热器、开关、输入输出接插件部固定在金属面板上，再用6只螺钉固定在音箱上，接通喇叭和变压器即可工作。用 低频信号发生器配合DN60频谱仪测量，本有源音箱低频下限达25Hz。将本超重低音有源音箱与家庭立体声音箱相连，即组成3D放音系统，立即就能体会到“低音是音乐的基础 ”这句话的无比正确!播放《悲情世界》No.1及No.5等曲时，感觉不仅耳朵、皮肤处于浩瀚声场之中，甚至整个身心均受到超重低音的震撼性冲击。
