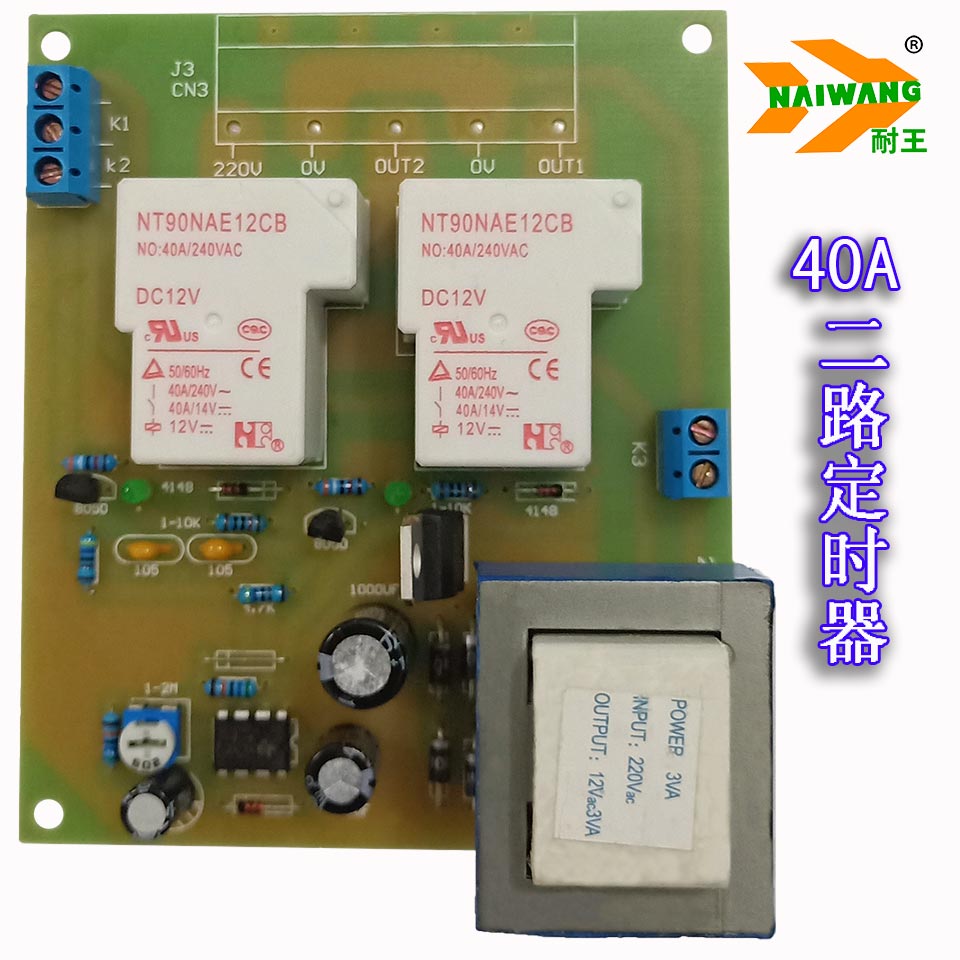

2路输出延时定时开关控制系统电路板30A/40A定时器

更新:2021/4/22 22:29:11 最后浏览:2024/10/9 23:51:50 浏览量:8437
  • 品牌: 耐王
  • 型号: NW-K5512
  • 价格: 请咨询官方客服
  • 扫描二维码上手机站查看
产品介绍

产品型号:NW-K5512

详细说明

产品名称:2路l输出 220V AC 延时开关控制系统

技术参数: 工作电压:220V AC

IC工作电压:DC12V

输出方式:自锁,延时。

负载能力:每路输出4500W/6000W(输出:220V AC) 每路输出最大电流:30A / 40A

外 壳: 无

PCB规格:86X101mm

功能描述:

1). 打开开关S1(总开): 整个电路在待机状态;

2). 如按下按钮K1: 第一通道指示灯:LED1点亮,同时延时电路开始工作第一通道继电器打开输出220V电压,如再按下按钮K1:: LED1灭,同时第一通道继电器关闭220V输出电压;

3). 如此时也按下按钮K2: 第二通道指示灯:LED2点亮,同时第二通道继电器打开输出220V电压),如再按下按钮:K2: LED2灭,同时第二通道继电器关闭220V 输出电压;

4).当打开任意开关K1或K2时,进入延时模式。延时时间: 5-45分钟,调整电位器可以改变延时时间;

5).在定时启动的时间内,关闭任意一路,时间都不会重新计算。
